Извещатель предназначен для обнаружения разрушения обычного марок М4−М8 по ГОСТ 111-90 и покрытого защитной полимерной пленкой, обеспечивающей класс защиты А1−А3 по РД 78.148-94 МВД России, стекол толщиной от 2,5 до 8 мм площадью не менее 0,1 м2 (при длине одной из сторон не менее 0,3 м) с последующей выдачей извещения о тревоге по двухпроводной линии связи (ДПЛС) на контроллер "С2000-КДЛ" АЦДР.426469.012 ТУ интегрированной системы охраны "Орион".
Электропитание извещателя осуществляется по ДПЛС "С2000-КДЛ".
В извещателе предусмотрены:
– световая индикация режимов работы;
– программирование адреса и двусторонний обмен данными с "С2000-КДЛ";
– тестовый режим;
– дискретная регулировка чувствительности;
– защита от несанкционированного вскрытия корпуса.
По устойчивости к климатическим воздействиям окружающей среды исполнение извещателя соответствует ОХЛ4 по ОСТ 25 1099-83, но в диапазоне рабочих температур от минус 10 до плюс 45 °С.
По устойчивости к механическим воздействиям исполнение извещателя соответствует категории размещения 4 по ОСТ 25 1099-83.
По защищенности от воздействия окружающей среды исполнение извещателя обыкновенное по ОСТ 25 1099-83.
Извещатель рассчитан для непрерывной круглосуточной работы.
Извещатель конструктивно выполнен в виде одного блока.
Извещатель относится к изделиям конкретного назначения, вида I, непрерывного длительного применения, невосстанавливаемым, стареющим, неремонтируемым, обслуживаемым, контролируемым перед применением по ГОСТ 27.003-90.
По количеству зон обнаружения извещатель относится к однозонным извещателям.
Технические характеристики:
• Максимальная рабочая дальность действия извещателя – не менее 6 м.
• Количество рабочих частот извещателя – две (первая – высокая, вторая – низкая).
• Извещатель обеспечивает возможность дискретной регулировки чувствительности при помощи переключателей "1" и "2".
• Время технической готовности извещателя к работе – не более 10 с.
• Ток потребления извещателя – не более 2,5 мА.
Задание адреса извещателя
• Извещатель обеспечивает хранение адреса обмена по ДПЛС в энергонезависимой памяти. Диапазон адресов – от 1 до 127. Извещатель поставляется с адресом 127.
• Для задания адреса необходимо с пульта "С2000" или персонального компьютера послать команду "Смена адреса устройства" с указанием старого и нового адреса извещателя. При этом на пульте или компьютере отобразятся сообщения об отключении извещателя по старому и появлении извещателя по новому адресу. Записать назначенный адрес на наклейке и
приклеить ее на извещатель.
• Командой "Программирование адреса устройства" можно задать адрес извещателю независимо от того, какой ему адрес присвоен на данный момент. Это может быть использовано в случае ошибочного назначения одинаковых адресов двум и более извещателям. Для этого с пульта или компьютера подать команду на программирование с номером требуемого адреса.
После этого произвести кодовое нажатие на тампер: три длинных нажатия, одно короткое.
Длинным нажатием считается нажатие на время не менее 1 секунды, коротким нажатием считается нажатие на время менее 1 секунды. Пауза между нажатиями не должна превышать 1 секунды.
Смена адреса проиндицируется трёхкратным включением индикатора, при этом на пульте или компьютере отобразятся сообщения о подключении извещателя по запрограммированному адресу. Если извещатели имели одинаковый адрес, то сообщения об отключении извещателя по старому адресу не будет. Записать назначенный адрес на наклейке и приклеить ее на извещатель.
• О способах задания адресов адресных устройств, подключаемых в ДПЛС, следует ознакомиться с эксплуатационными документами на контроллер "С2000-КДЛ", пульт "С2000" и АРМ "Орион".
Информативность извещателя – не менее четырёх, а именно:
– тестовый режим;
– извещение "Норма" (дежурный режим);
– извещение "Тревога";
– извещение "Вскрытие".
Тестовый режим устанавливается при помощи переключателя "3" и отображается следующим образом:
а) однократным кратковременным включением индикатора через каждые (2,0±0,1) с при отсутствии тестовых сигналов, извещатель при этом передаёт на "С2000-КДЛ" сообщение "Норма";
б) тройной серией двукратных вспышек индикатора (с периодом около 2 с) в момент регистрации тестового сигнала, извещатель при этом передаёт на "С2000-КДЛ" сообщение "Тревога"; первая двукратная вспышка будет выдана приблизительно через одну секунду после регистрации тестового сигнала.
• Извещение "Норма" формируется извещателем в течение всего времени охраны путем передачи соответствующего сообщения на "С2000-КДЛ" и отображается выключенным состоянием индикатора.
• Извещение "Тревога" формируется извещателем путем передачи соответствующего сообщения на "С2000-КДЛ" и индикатором не отображается.
• Извещение "Вскрытие" формируется извещателем путем передачи соответствующего сообщения на "С2000-КДЛ" без визуального отображения при снятии крышки корпуса извещателя.
С момента включения извещателя до первого обмена по ДПЛС индикатор светится постоянно, при этом ток потребления прибора может превышать заявленный.
Извещатель обладает помехозащищенностью (не выдает извещение "Тревога") по ГОСТ Р 51186-98 при:
а) неразрушающем механическом ударе по стеклу резиновым шаром массой (0,39±0,01) кг, твердостью (60±5) в единицах IRHD по ГОСТ 20403-75, с энергией удара (1,9±0,1) Дж;
б) воздействии синусоидальных звуковых сигналов на рабочих частотах извещателя, создающих в месте его расположения уровень звукового давления:
– не более 70 дБ на первой рабочей частоте;
– не более 80 дБ на второй рабочей частоте;
в) воздействии акустического сигнала со спектральной характеристикой белого шума, создающего в месте расположения извещателя уровень звукового давления не более 70 дБ.
• Вероятность обнаружения извещателем разрушения охраняемого стекла в соответствии с требованиями ГОСТ Р 51186-98 – не менее 0,9.
• Конструкция извещателя обеспечивает степень защиты оболочки IP41 по ГОСТ 14254-96.
• Габаритные размеры извещателя – не более 75×65×25 мм.
• Масса извещателя – не более 0,1 кг.
• Средняя наработка извещателя до отказа в режиме выдачи извещения "Норма" − не менее 60000 ч.
Извещатель устойчив (не выдает извещение "Тревога") к:
а) изменению питающих напряжений в диапазоне от 8 до 12 В (высокий уровень напряжений в ДПЛС "С2000-КДЛ", предназначенный для питания адресных устройств);
б) воздействиям по ГОСТ Р 50009-92 методами: УК2 (степень жесткости 4), УП1 (степень жесткости 3), УП2 (степень жесткости 3);
в) воздействию электромагнитного поля, создаваемого работой служебной радиостанции УКВ диапазона 150−175 МГц мощностью излучения до 40 Вт на расстоянии не менее 3 м от антенны радиостанции до извещателя.
Извещатель сохраняет работоспособность:
а) в диапазоне питающих напряжений, указанном в п.1.2.14а);
б) при температуре окружающего воздуха от минус 10 до плюс 45 °С;
в) при относительной влажности окружающего воздуха до 90 % при температуре плюс 25 °С;
г) после воздействия на него синусоидальной вибрации с ускорением 4,9 м/с2 (0,5 g) в диапазоне частот от 10 до 55 Гц;
д) после нанесения по нему ударов молотком со скоростью (1,500±0,125) м/с и энергией (1,9±0,1) Дж;
Извещатель в упаковке выдерживает при транспортировании:
а) транспортную тряску с ускорением 30 м/с2 при частоте ударов от 10 до 120 в минуту или 15000 ударов;
б) температуру окружающего воздуха от минус 50 до плюс 50 °С;
в) относительную влажность воздуха (95±3) % при температуре плюс 35 °С.
Устройство и работа

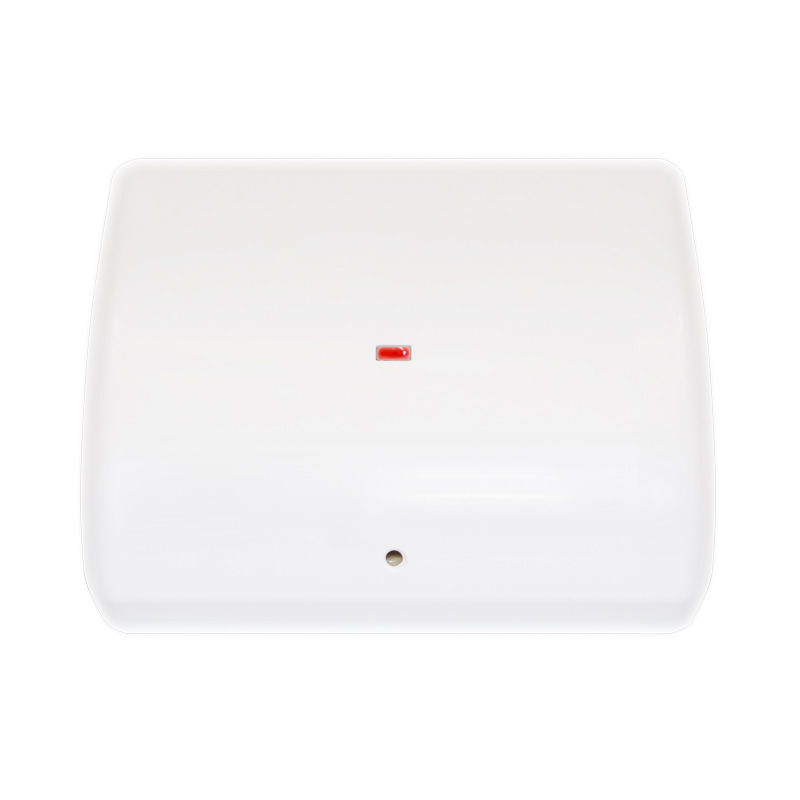

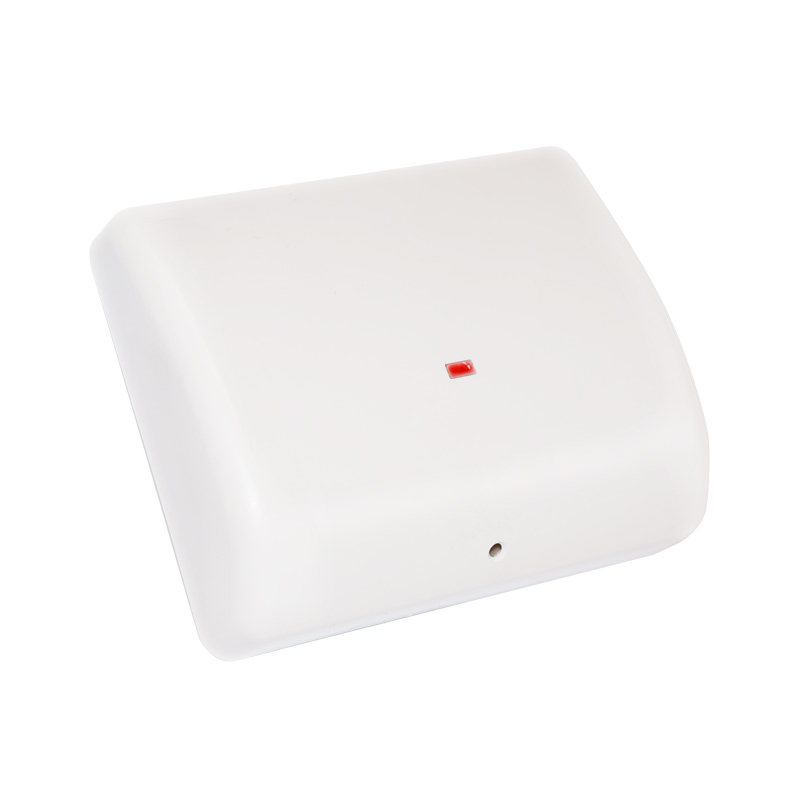

Извещатель выполнен в пластмассовом корпусе, который состоит из основания и съемной крышки, фиксируемой при помощи защелки.

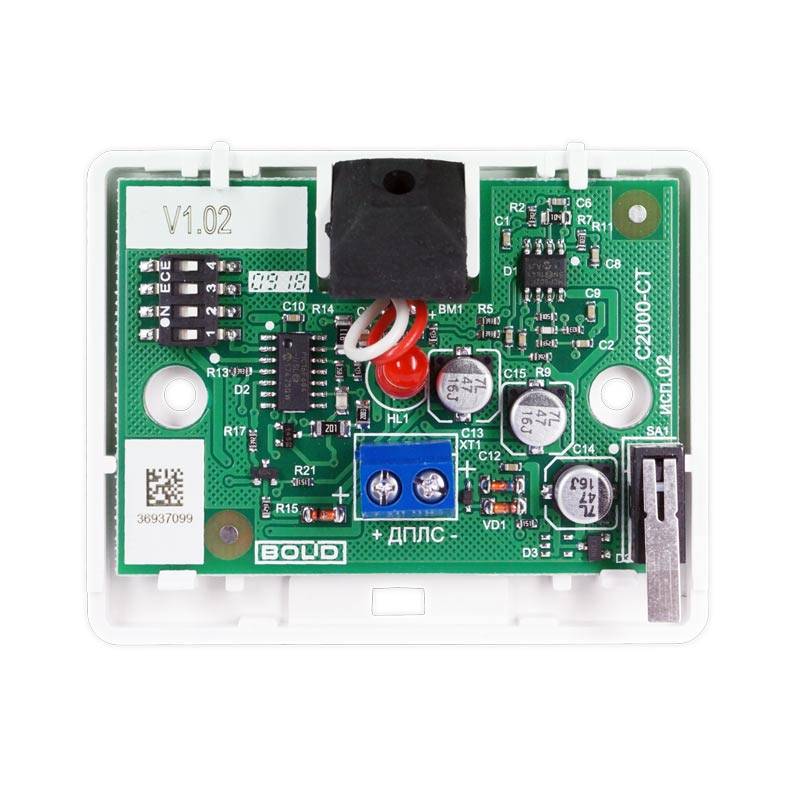

Под съемной крышкой извещателя расположена печатная плата, на которой размещены органы коммутации и управления:
– винтовой клеммник для подключения ДПЛС, предназначенный для электропитания извещателя и обмена данными;
– четырехпозиционный движковый переключатель, предназначенный для управления режимами работы извещателя, которое осуществляется в соответствии с таблицей 1.1;
– микропереключатель "тампер", который при снятии крышки корпуса извещателя обеспечивает формирование извещения "Вскрытие".
Функционирование извещателя
Чувствительный элемент извещателя представляет собой конденсаторный электретный микрофон со встроенным предусилителем.
Микрофон преобразует звуковые колебания воздушной среды в электрические сигналы, которые поступают на электронную схему двухканальной аналоговой обработки и усиления. После этого сигналы поступают на микропроцессор, который в соответствии с заложенным алгоритмом производит цифровую фильтрацию сигналов, анализ их параметров по совокупности информационных признаков и принимает решение о формировании извещений.
Извещения ("Норма" и "Тревога") передаются по ДПЛС в "С2000-КДЛ" и отображаются при помощи индикатора. При снятии крышки корпуса происходит размыкание контактов встроенного микропереключателя и формирование соответствующего извещения.
Бренд | Болид |
Тип извещателя | Ударноконтактный |
Адресный | Да |
Исполнение | Для помещений |
Обнаружение разрушения | Стеклянных поверхностей |
Материал корпуса | Пластик |
Тип монтажа | Накладной |
Вес, кг | 0.1 |
Рабочая температура | от -10°C до +45°C |
Рабочая влажность | не выше 90% без конденсации |
Класс защиты (IP) | IP41 |
Гарантия | 18 мес. |
Страна производства | Россия |
