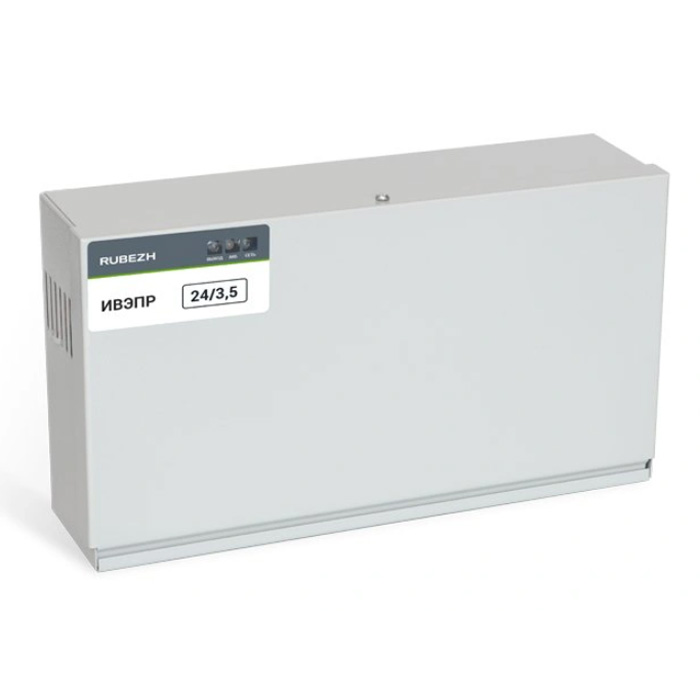

Источник вторичного электропитания резервированный ИВЭПР 24/3,5 2х7-Р БР.

Резервированный источник питания; U-вх.130…265 В, U-вых.26.8…27.6 В, I-ном.3.5 А, величина пульсаций 90 мВ; под два АКБ 12 В 7 А·ч; выход "Авария" "СК"; IP20, t-раб.-10…+50°С, 324х86х184 мм. Подключение резервного блока БР24. Металлический корпус.

Импульсный источник питания предназначен для стабильного бесперебойного электропитания средств охранной и пожарной сигнализации, а также систем видеонаблюдения.

Источник вторичного электропитания резервированный ИВЭПР 24/3,5 предназначен для бесперебойного электропитания средств охранно-пожарной сигнализации постоянным напряжением 24 В.

Резервирование осуществляется от двух герметизированных свинцовых аккумуляторных батарей номинальным напряжением 12 В (включенных последовательно), емкостью 7 А·ч, устанавливаемых в корпус источника.

Источник маркирован товарным знаком по свидетельству №577512 (RUBEZH).

Особенности
• автоматический заряд АКБ при наличии сети переменного тока;
• автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
• электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
• защиту аккумуляторных батарей от глубокого разряда путём отключения АКБ от нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
• электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
• защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
• защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника путем отключения выходного напряжения.

Информативность
На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).
Индикатор СЕТЬ:
• при наличии сети 230 В - светится зеленым светом;
• при отсутствии сети 230 В - не светится.
Индикатор АКБ:
• при наличии хотя бы одной исправной и заряженной АКБ - светится зеленым цветом;
• при неправильном подключении (переполюсовке) обеих АКБ - светится красным цветом;
• при отсутствии АКБ – не светится.
Индикатор ВЫХОД:
• при наличии напряжения на выходе (нет КЗ) - светится зеленым цветом;
• при отсутствии выходного напряжения – не светится.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде транзисторного ключа с формированием потенциала 12В:
На выходе «Авария» присутствует напряжение +12 В если выполняются 3 условия:
• наличие сети 230 В;
• наличие хотя бы одной исправной и заряженной АКБ;
• наличие выходного напряжения (нет КЗ).
При отсутствии любого из вышеперечисленного – напряжение 0 В (выход разомкнут). Допустимая нагрузка информационного выхода – 50 мА.

Основные технические данные:
• Электропитание источника осуществляется от сети переменного тока напряжением 150 – 265 В и частотой от 47 до 63 Гц.
• Мощность, потребляемая от сети переменного тока, не более 190 Вт.
• Выходное напряжение при работе от сети в диапазоне токов нагрузки от 0 до 3,5 А:
– при работе от сети – (26,4 – 27,6) В;
– при работе от АКБ – от 19 – 27 В.
• Пульсации выходного напряжения в режиме работы от сети, не более 120 мВ от пика до пика.
• Падение напряжения на источнике в резервном режиме, от АКБ до выхода, не более 1,1 В.
• Ток нагрузки – (0 – 3,5) А. Допускается ток нагрузки до 6,5 А в течение 15 минут при условии непревышения среднего тока 3,5 А за 1 час при температуре окружающей среды не выше плюс 30 °С
• Электронная защита выхода от перегрузки и короткого замыкания (КЗ) срабатывает при токе от 4,0 до 6,0 А.
• Суммарная емкость нагрузок – не более 2200 мкФ.
• Собственное потребление источника от АКБ в резервном режиме, не более 40 мА.
• Потребление источника в режиме защиты АКБ от глубокого разряда, не более 10 мА.
• Ток заряда АКБ при работе от сети при напряжении АКБ 24 В – 1,2 А.
• При работе в резервном режиме источник обеспечивает защиту установленных АКБ от глубокого разряда.
Напряжение отключения нагрузки от АКБ составляет (20,8 ± 0,6) В.
• Источник устойчив к переполюсовке при подключении АКБ и замыканию клемм подключения АКБ.
• Источник формирует сигнал «Авария», который можно использовать для организации внешней индикации его состояния, при каком-либо одном или нескольких событиях:
- отсутствие сетевого напряжения 230 В
- отсутствие или глубокий разряд одной или обеих АКБ
- отсутствие выходного напряжения (в том числе по причине КЗ).
При возникновении любого из событий, контакты реле и выводы клеммника «1», «2» размыкаются, а «1», «3» замыкаются.
• Контакты реле типа «сухой контакт» обеспечивают коммутацию переменного тока до 0,5 А напряжением до 120 В и постоянного тока до 1 А напряжением до 60 В
• Выход источника гальванически изолирован от корпуса.
• Максимальное сечение подключаемых проводов: 2 – в клеммник «~230 В» – 2,5 мм ; 2 – в остальные клеммники – 1,5 мм .
• Время технической готовности источника к работе после подключения к сети – не более 30 с.
• Степень защиты, обеспечиваемая оболочкой, – IР20 по ГОСТ 14254-96. 2.21 Наработка до отказа – не менее 40000 ч.
• Средняя вероятность безотказной работы за 1000 ч – не менее 0,98.
• Средний срок службы – 10 лет.
