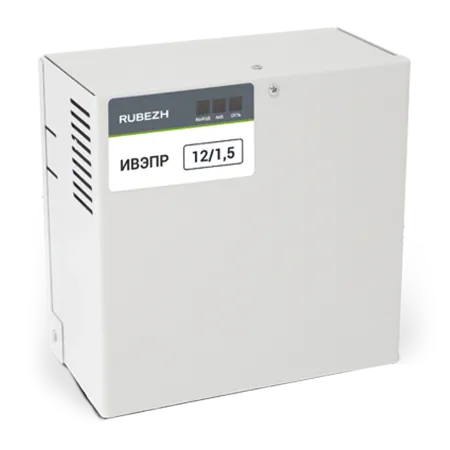

ИВЭПР 12/1,5 1х7-Р — импульсный источник вторичного электропитания на 12 В с номинальным током нагрузки 1,5 А, рассчитанный на стабильную работу при колебаниях сети 140–265 В и автоматическим резервированием от АКБ. В составе схемы используется «электронный ключ», который постоянно контролирует наличие и состояние батареи, управляет зарядом и не допускает перезаряда — по мере восстановления ёмкости зарядный ток уменьшается до уровня компенсации саморазряда. Такое решение продлевает срок службы АКБ и обеспечивает корректную работу при частых переключениях режимов сеть/резерв.
Аккумуляторные батареи не входят в комплект поставки и приобретаются отдельно.
Устройство автоматически переходит на питание от аккумулятора при падении сетевого напряжения ниже допустимого и возвращается на работу от сети после её восстановления, поддерживая выход в заданных диапазонах для обоих режимов. Реализованы защиты: от переполюсовки и короткого замыкания на клеммах АКБ, от глубокого разряда (отключение нагрузки при снижении напряжения на батарее), от бросков сетевого напряжения (металлооксидный варистор), а также защита нагрузки от повышенного напряжения при отказе стабилизации. Выход гальванически изолирован от корпуса; предусмотрен винт защитного заземления.
Для диагностики предусмотрены три индикатора на лицевой панели: «Сеть», «Выход» и «АКБ», а также релейный «сухой контакт» сигнала «Авария» для выдачи во внешние цепи (например, на ППКП/контроллер). Импульсная архитектура даёт высокий КПД и сниженное тепловыделение, что благоприятно влияет на ресурс АКБ и стабильность параметров в длительной эксплуатации. Компактный металлический корпус позволяет устанавливать ИВЭПР в слаботочные шкафы, узлы связи и серверные помещения.
Внесен в реестр российской промышленной продукции, номер № 10579678.
Особенности
- Схема с «электронным ключом»: постоянный контроль АКБ и адаптивный заряд без перезаряда.
- Автоматический переход сеть ⇄ АКБ с возвратом при восстановлении напряжения.
- Защита от переполюсовки и КЗ на клеммах батареи; защита от глубокого разряда.
- Варисторная защита от импульсных перенапряжений в сети.
- Защита нагрузки от повышения выхода при отказе стабилизации.
- Импульсная топология: высокий КПД, пониженное тепловыделение и низкие ВЧ-помехи.
- Индикация «Сеть»/«Выход»/«АКБ» + релейный «сухой контакт» «Авария».
Преимущества
- Продление ресурса батареи за счёт адаптивного заряда и отсутствия перезаряда.
- Устойчивая работа при широкой «вилке» входного напряжения (140–265 В).
- Быстрая диагностика благодаря понятной индикации и «сухому контакту» аварии.
- Снижение тепловой нагрузки на узлы и АКБ за счёт импульсной схемы.
- Компактный металлический корпус, удобный для монтажа в шкафах связи.
Информативность
На передней панели корпуса расположены индикаторы наличия сетевого напряжения («Сеть»), выходного напряжения («Выход») и состояния АКБ («АКБ»).
Индикатор СЕТЬ:
- при наличии сети 230 В – светится зеленым светом;
- при отсутствии сети 230 В – не светится.
Индикатор АКБ:
- при наличии исправной и заряженной АКБ – светится зеленым цветом;
- при неправильном подключении (переполюсовке) АКБ – светится красным цветом;
- при отсутствии АКБ – не светится.
Индикатор ВЫХОД:
- при наличии напряжения на выходе (нет КЗ) – светится зеленым цветом;
- при отсутствии выходного напряжения – не светится.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи.
Информационный сигнал «АВАРИЯ» сделан в виде замыкающихся контактов электромеханического реле («сухой контакт»).Контакты реле и выводы клеммника «1», «2» размыкаются, а «1», «3» замыкаются при возникновении любого из событий:
- отсутствие сетевого напряжения 230 В;
- отсутствие или глубокий разряд одной или обеих АКБ;
- отсутствие выходного напряжения (в том числе по причине КЗ).
Технические характеристики:
Электропитание и выходные параметры- Напряжение питания от сети переменного тока, В: 140 – 265 (47 – 63) Гц
- Мощность, потребляемая от сети переменного тока: не более 40 Вт
- Номинальный ток нагрузки, А: 1,5
- Собственное потребление источника от АКБ в резервном режиме, мА, не более: 30
- Выходное напряжение источника при работе от сети, В: 11,4 - 13,8
- Выходное напряжение источника при работе от АКБ, В: 9,8 - 13,5
- Величина пульсации (не считая синфазной помехи) выходного напряжения при питании от сети переменного тока: не более 100 мВ
- Время технической готовности источников к работе после подключения к сети: не более 30 с.
- Количество устанавливаемых АКБ: 1
- Емкость АКБ, А·ч: 7
- Ток заряда АКБ при работе от сети при напряжении на АКБ 11В: не более 0,65 А
- Габаритные размеры устанавливаемых АКБ (В × Ш × Г), мм, не более: 102 × 153 × 67
- Корпус: Металл
- Диапазон рабочих температур, °С: от -10 до +50
- Относительная влажность воздуха: до 93 %, без образования конденсата
- Степень защиты оболочки: IP20
- Ширина, мм, не более: 175
- Высота, мм, не более: 166
- Глубина, мм, не более: 92
- Масса (без АКБ), кг, не более: 0,75
- Гарантийный срок эксплуатации, мес, не более: 24
- Средняя наработка до отказа: не менее 40000 ч
- Вероятность безотказной работы за 1000 ч: не менее 0,98
- Средний срок службы, лет: 10
Бренд | Рубеж |
Исполнение | Для помещений |
Тип ИБП | Слаботочные |
Тип монтажа | Настенный |
Материал | Металл |
Индикация | Световая |
Выходное напряжение | 12 В |
Номинальный ток нагрузки | 1.5 А |
Напряжение питания | 140...265 В |
Потребляемая мощность, макс. | 40 Вт |
Потребляемый ток, макс. | 30 мА |
Мест под установку АКБ | 1 |
Способ установки АКБ | Внутренний |
Рекомендуемая емкость АКБ | 7 Ач |
Ток заряда АКБ, стабилизированный | 0.6 А |
Габариты | 166х175х92 мм |
Вес, кг | 0.75 |
Рабочая температура | от -10°C до +50°C |
Рабочая влажность | не выше 93% |
Класс защиты (IP) | IP20 |
Наработка на отказ, не менее | 40 000 часов |
Средний срок службы | Не менее 10 лет |
Сертификаты | Сертификат СТ-1, Пожарной безопасности ТР ЕАЭС 043/2017 |
Гарантия | 2 года |
Страна производства | Россия |
